大尺寸 PDLC 電控玻璃
「電極脫開」成因分析
與解決方案
從失效機制、學術佐證，到業界已獲證的兩條專利解法。

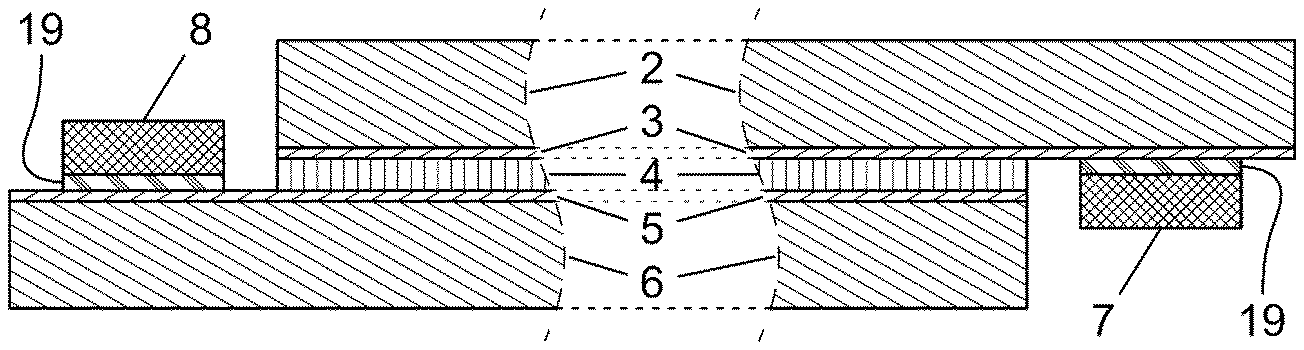

| 層 | 材料 | 厚度 |
|---|---|---|
| 外層 | 玻璃 | 5 mm |
| 膠合層 | EVA 膠膜 | 0.76 mm |
| 核心 | PDLC 調光膜 PET / ITO / PDLC / ITO / PET | 0.27–0.55 mm |
| 膠合層 | EVA 膠膜 | 0.76 mm |
| 外層 | 玻璃 | 5 mm |
主要失效：電極脫開
母線與 ITO 導電層斷開，玻璃無法通電 —— 原本可由通電變透明，現在無法切換。
只發生在大尺寸
寬 > 260cm、高 > 160cm 特別容易發生；小尺寸正常。
修了還會再壞
即使臨時修復，時間一久仍會再次發生。
臨時維修：刀片硬插導通
拆回工廠用刀片插入電極處（銅網＋原 ITO），強行重建機械接觸。只是重建接觸、未解除應力，會復發。
現有強化：貼 PET 透明膠帶
在 PDLC 膜電極處貼膠帶加固。僅物理壓制；且部分壓敏膠（PSA）含酸性成分，長期可能反而腐蝕 ITO（市售亦有 acid-free 中性 PSA，採購須指定 — 見 P.16）。
已採用：同端焊兩條導線冗餘
避免單一導線脫落即失效 —— 方向正確，但屬「導線冗餘」，不是「母線結構強化」，沒解決根本問題。
共同盲點：三者都在處理「導線 / 接觸點」，卻都沒有處理到母線與 ITO 之間真正在累積的熱機械應力。
關鍵矛盾
軟材（EVA/PET）伸縮量是 ITO 的 ~10 倍，硬母線幾乎不動。中間夾著的脆性 ITO 被兩邊拉扯，最先被犧牲。
應力集中在銅—ITO 交界，而 ITO 偏偏是最禁不起拉的那一層。
母線是不動的錨點
整片膜的膨脹位移，全部累積到被固定的母線端 ITO 界面釋放。
所以小尺寸沒事、大尺寸才脫開
位移隨尺寸線性放大，到了大板就超過 ITO 的開裂應變。這就是尺寸門檻的由來。
EVA 高壓釜固化收縮
交聯時收縮，收縮力作用在剛性銅母線邊緣，等於每次製程就先給界面一個殘留應力。
溫度循環疊加
日後只要再疊加少許熱應力，就超過 ITO 約 1% 的開裂起始應變。
ITO 沿母線橫向貫穿
脆性陶瓷膜裂紋沿母線方向擴展，把導電通路「切斷」。
局部 / 整片無法通電
刀片插入暫時導通，是刺到下方仍完好的 ITO；界面應力未解除，故復發。
結論金句：這不是「電極不夠厚」，而是「剛—脆—軟界面在大尺寸下的應力集中 + 脆性 ITO 低應變開裂」的結構問題。
CTE 失配是應力來源
塑膠基材 CTE（≈ 80）遠高於 ITO（≈ 7.6），溫變時在 ITO 層內產生熱致應力。
開裂起始應變很低
ITO/PET 在約 1.3–1.4% 應變時電阻劇增、裂紋橫向貫穿；溫度升高時開裂應變還會下降。PC/ITO 室溫更低，約 0.3–0.4%。
應力—腐蝕協同
壓敏膠（PSA）中的丙烯酸會腐蝕脆性 ITO，「應力—腐蝕」協同比單純腐蝕更快失效 —— 對「貼膠帶加固」是反向警訊。
濕氣劣化
高濕度使膠材劣化、層間剝離，加速母線與接點老化；膠合密封結構本就是為防潮保護母線。

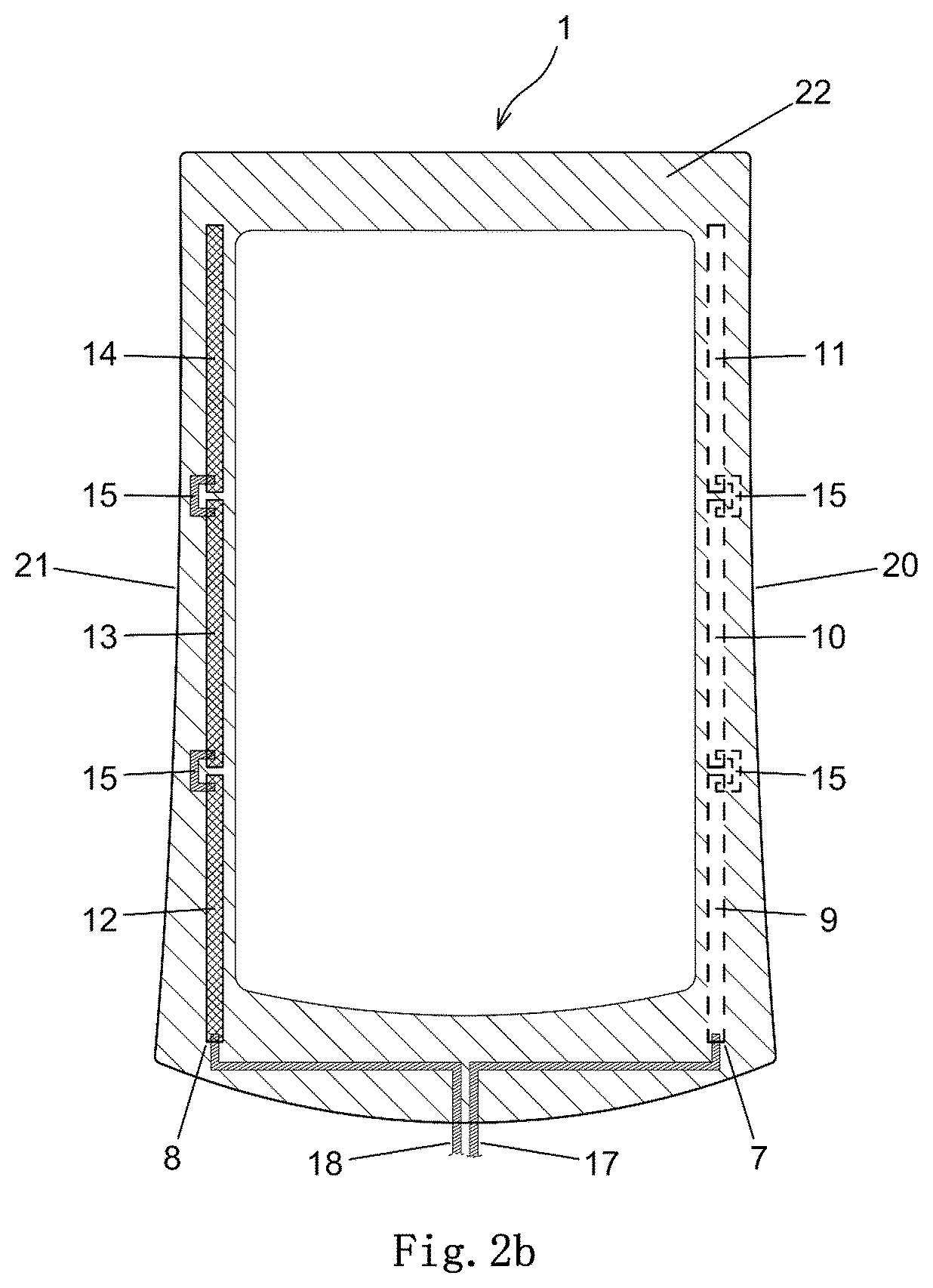

| 項目 | 數值（較佳） |
|---|---|
| 分段數 | 2–4 段（以 3 段為佳） |
| 母線總長 | ≥ 50cm（範例 ~120cm） |
| 單段銅條長 | 25–80cm（每段 ~40cm） |
| 段間距 | 橋接 3–10mm |

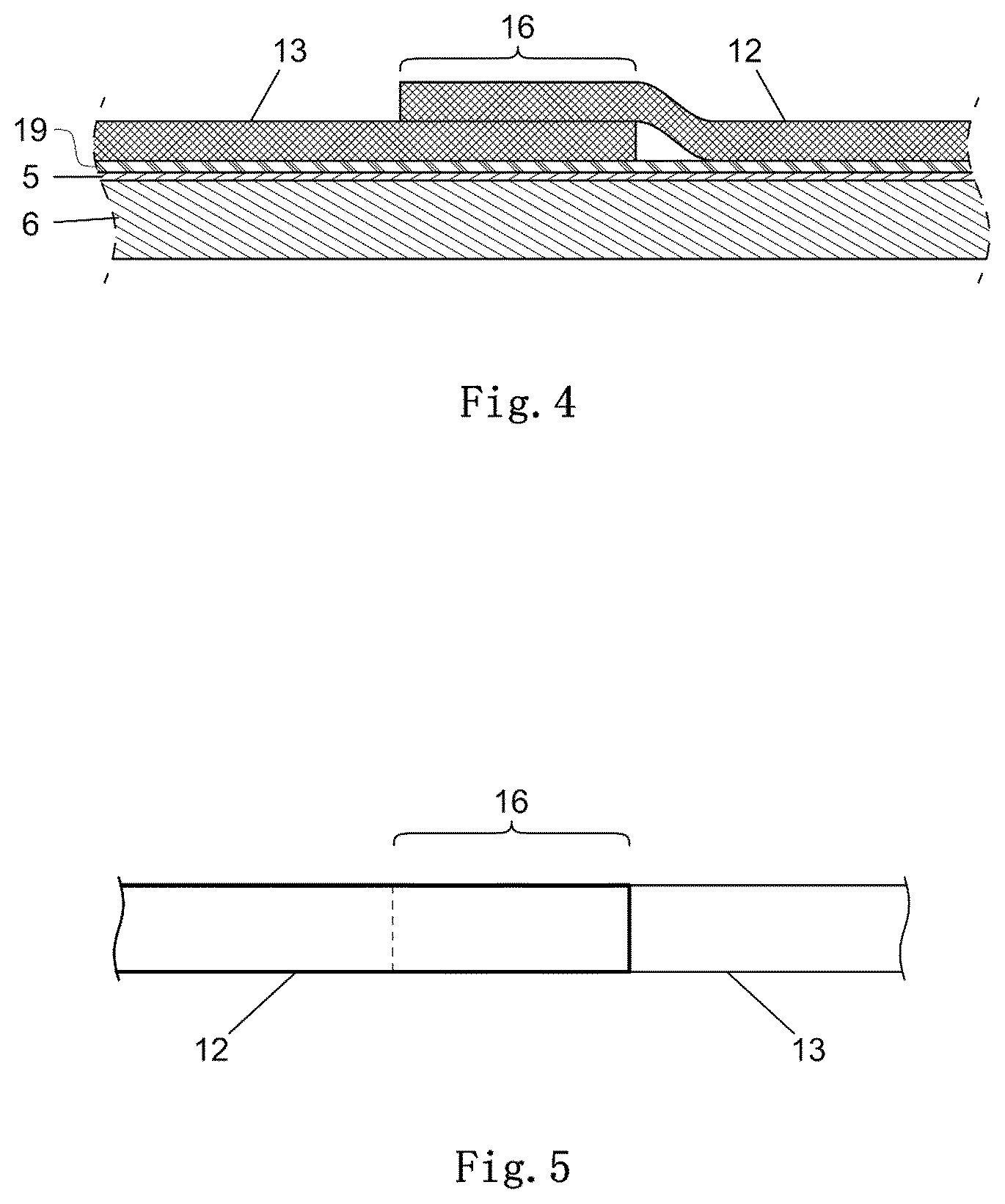

| 搭接區長 | 5–100mm（較佳 10–30mm） |
| 中間銀層 | 厚 1.5–75μm，須連續 |
| 銅帶 | 厚 30–100μm，寬 3–9mm |
| ITO 厚度（範例） | 50–300nm |
對 260 × 160cm 這種大板，分段母線的「均勻度」價值，比小板明顯得多。
挖除 ~5mm ITO 露出 PDLC
用研磨布清除殘留液晶，準備接觸面。
塗銀導電墨打底
提升導電、提供良好接觸面，並遮蔽母線不被對側看見。
銀膠貼離散銅網錨點
銅線徑 < 2mm、網孔 < 11mm，每點長 25–75mm，沿母線每隔 50–76cm配置一個。
銅母線覆壓滾固 + 焊導線
機械咬合（銅網）＋面接觸（銀膠）取代「銅箔直接貼 ITO」。
| 方案 | 對症的根因 | 來源 | 量產難度 | 適用尺寸 | 備註 |
|---|---|---|---|---|---|
| PET 膠帶加固（現行） | 幾乎無（僅物理壓制） | 現行 | 低 | 小 | 含酸膠長期恐腐蝕 ITO |
| 刀片插入導通（現行維修） | 暫時重建接觸 | 現行 | 低 | — | 應力未解，會復發 |
| 雙導線冗餘（現行） | 導線脫落單點失效 | 業界標準 | 低 | 全 | 已採用；非母線結構強化 |
| 分段母線（搭接式） | 熱機械應力（伸縮縫釋放） | SG US12095251B2 | 低 自黏免焊 | 大 | 量產最友善，優先試 |
| 分段母線（橋接式） | 同上 | SG US12095251B2 | 中 需焊接 | 大 | 連接最牢 |
| 銀層 + 銅網錨定 | 接觸可靠度（面接觸＋咬合） | Switchble US11686966B2 | 中 | 全 | 把臨時修復工程化 |
| 製程：降溫緩冷 / 良好邊封 | 殘留應力 / 濕氣腐蝕 | 業界實務 | 低 | 全 | 從源頭減應力 |
最佳組合：分段銅條（解應力）＋ 銀層/銅網（解接觸）＋ 製程緩冷與邊封（解殘留應力與濕氣）—— 三者方向互補、可疊加。
優先試搭接式分段
自黏銅帶直接搭疊、免焊接、不增工序，先在大尺寸試片驗證。
結合銀層 / 銅網
分段解應力、銀層銅網解接觸可靠度，兩件專利方向一致可並用。
製程同步調整
高壓釜降溫放緩、確實邊封阻濕氣、密封膠選中性低酸性。
小樣量化驗證
自家膜做拉伸 / 熱循環 / 溫濕度循環，量測界面電阻變化確認改善幅度。

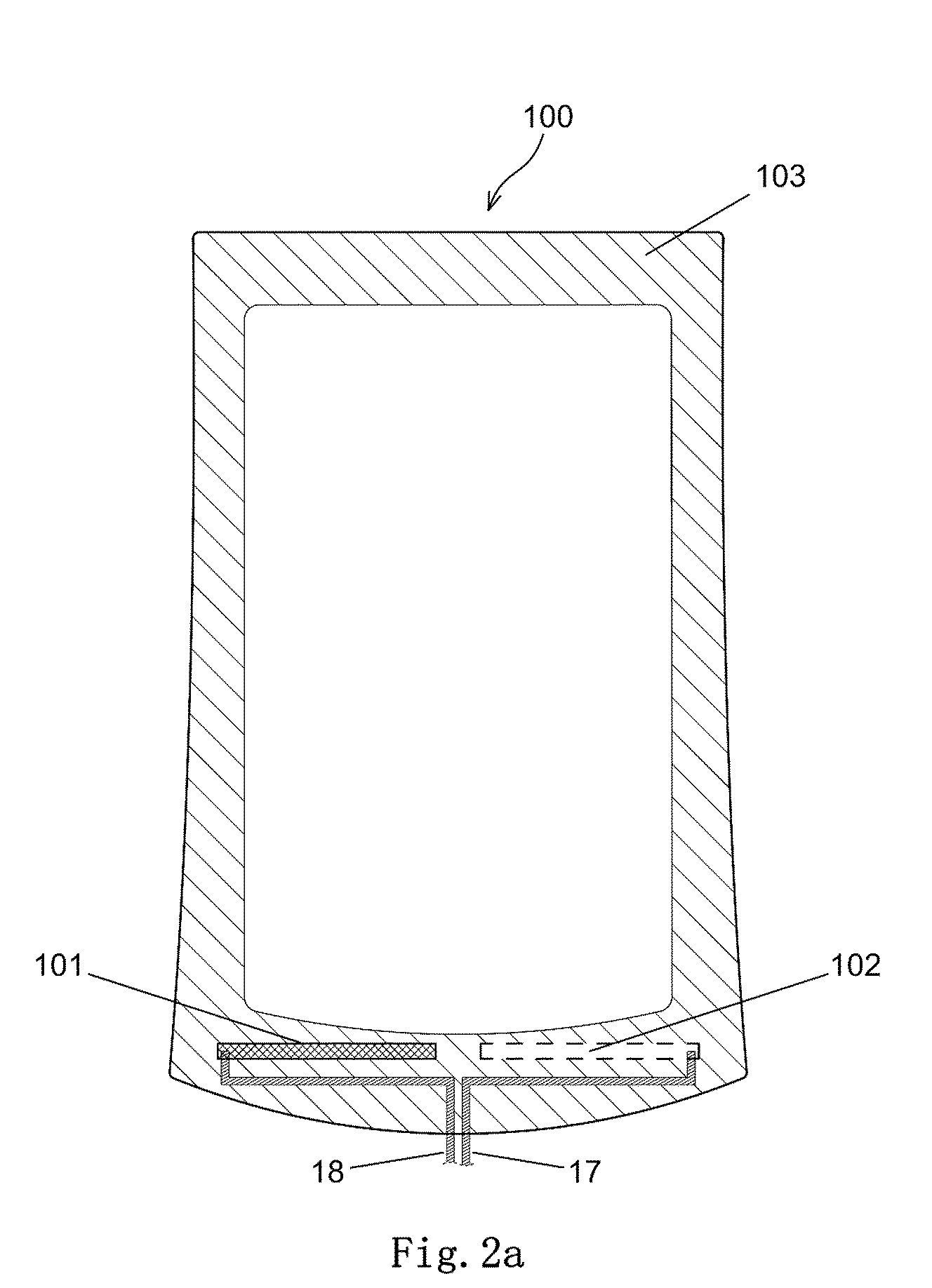

- US12095251B2 / US20210242674A1 — Long busbars having segments for increased robustness（Saint-Gobain Sekurit, 2024）｜分段母線、圖 1–5
- US11686966B2 — Busbar anchoring system and method for PDLC films（Switchble LLC, 2023）｜銀層 + 銅網錨定、剖面
- US20210268774A1 — Multilayer film with improved electrical contacting（Saint-Gobain）
- US20180173035A1 — Electroactive device with trilayer bus bar（Southwall）
- Smart Films International — 濕氣導致 PDLC 母線老化 / 層間剝離
- Magic-Film — PDLC 母線與雙導線冗餘做法
- pdlcglass.com — EVA vs PVB 膠合工法（PVB >120°C 傷膜）
- Polymers 2023, 15(11), 2543 — ITO 開裂起始應變、CTE 失配（DOI 10.3390/polym15112543）
- Thin Solid Films — Electromechanical reliability of flexible transparent electrodes during/after exposure to acrylic acid（PSA 酸蝕 ITO）
- Thin Solid Films — Stress–corrosion cracking of ITO-coated PET（應力—腐蝕協同）
- 產品結構 / 膜厚 / EVA 規格 — vault products.md（PDLC 膜 0.27–0.55mm、5 + EVA + EVA + 5、EVA 0.76mm ×2）
- 電極 / 母線結構 — startek-construction-spec（兩種工法橫切面）
